PLC自动化电气安装调试维修措施及电气设备修理要点

一、引言

可编程逻辑控制器（PLC）作为工业自动化控制的核心设备，其电气安装、调试与维修质量直接影响生产系统的稳定性和安全性。本文围绕PLC的自动化电气安装、调试、维修措施以及电气设备修理要点展开论述，为工程技术人员提供系统化的操作参考。

二、PLC自动化电气安装措施

1. 安装前的准备工作

• 技术文件审查：仔细阅读PLC系统的电气原理图、接线图、安装说明书及产品技术手册，核对元件型号、规格与设计文件的一致性。
• 环境条件确认：确保安装场所的温度、湿度、振动、粉尘及电磁干扰水平符合PLC运行要求（一般温度0~55℃，相对湿度35%~85%，无腐蚀性气体）。
• 配电与接地规划：确认供电电源质量（电压波动±10%以内），规划独立的接地系统（接地电阻≤4Ω），严禁与动力设备共用接地干线。

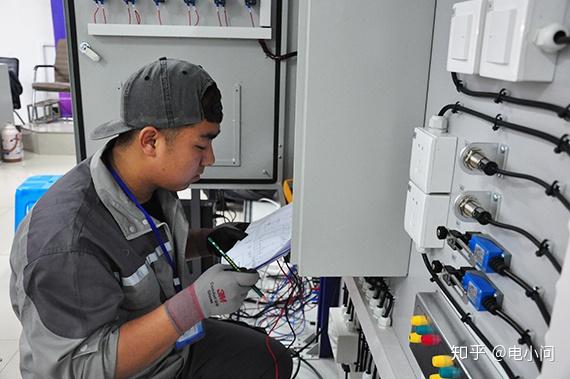

2. 硬件安装措施

• 模块安装：按机架顺序安装电源模块、CPU模块、I/O模块及功能模块，确保模块与背板连接器紧密啮合，紧固螺钉扭矩符合厂家规定。
• I/O配线规范：
• 输入信号线采用屏蔽电缆，屏蔽层单端接地；

• 输出回路按负载类型加装续流二极管（直流感性负载）或RC吸收器（交流感性负载）；

• 模拟量信号线与动力线分槽敷设，最小平行间距≥200mm，交叉时呈90°角。

• 电源接线：PLC供电电源与动力电源分段配置，加装隔离变压器或UPS，防止电网波动和瞬间断电造成程序丢失或硬件损坏。

3. 接地与防干扰措施

• 设置独立的保护接地和工作接地，接地母线采用≥16mm²铜排；
• 对变频器、伺服驱动器等强干扰源加装EMC滤波器，必要时使用金属隔板隔离；
• 通信电缆采用双绞屏蔽线，远离高压电缆桥架敷设。

三、PLC自动化调试措施

1. 通电前检查

• 使用万用表逐段检查电源回路、I/O回路的绝缘电阻（≥1MΩ）和短路情况；
• 核对电源极性、电压等级，确认所有插件、端子紧固无松动；
• 确认接地系统连接可靠，接地电阻实测值满足设计要求。

2. 空载调试

• 先断开所有输出负载，送电检查PLC电源指示灯、CPU运行状态及模块自诊断信息；
• 通过编程软件联机，检查硬件组态与实际配置是否一致，读取模块诊断缓冲区消除报警；
• 逐点强制输入/输出，验证I/O通道地址映射的正确性。

3. 带载调试

• 分回路逐级投入负载，监测输出模块电流是否在额定范围内，避免过载损坏；
• 模拟实际工况测试联锁、顺控、PID等控制逻辑，观察响应时间与稳定性；
• 对安全相关回路（急停、安全门等）进行功能安全验证，确保动作可靠。

4. 调试记录与文档

• 完整记录调试参数、修改内容及测试结果，形成调试报告；
• 备份最终版PLC程序、硬件组态及HMI工程文件，并标注版本号归档。

四、PLC自动化维修措施

1. 故障诊断方法

• 软件诊断：利用PLC编程软件的在线监控、诊断缓冲区、交叉引用等功能，快速定位故障模块与故障点；
• 硬件诊断：观察模块指示灯状态（RUN、ERROR、BAT等），结合万用表、示波器测量信号电平与波形；
• 分段排查法：按电源—CPU—通信—I/O—外围设备的顺序逐级隔离，缩小故障范围。

2. 常见故障处理措施

• 电源故障：检查保险丝、浪涌保护器及电源模块输出电压，更换损坏元件时须断开总电源并验电；
• I/O模块故障：对烧毁的输出点，核实负载是否短路或过流，更换模块后复查外围回路；
• 通信故障：检查通信电缆屏蔽与终端电阻匹配情况，用总线测试工具测量信号质量，排除地址冲突；
• 程序丢失或异常：更换CPU后备电池，从备份恢复程序，并排查导致程序异常的干扰源。

3. 维修安全规范

• 严格执行停电、验电、挂牌上锁（LOTO）程序；
• 更换模块前必须切断相应电源，佩戴防静电手环；
• 维修后恢复送电应逐级进行，确认无异常后方可投入运行。

五、电气设备修理要点

1. 修理前的评估与准备

• 对故障电气设备进行外观检查和绝缘测试，判断故障性质（短路、断路、绝缘老化、机械损伤等）；
• 查阅设备技术资料，确认备件规格与替换兼容性；
• 制定修理方案，明确安全措施与质量验收标准。

2. 典型电气设备修理措施

• 接触器与继电器：检查触头烧蚀程度，轻微烧蚀用细锉修整，严重时更换触头或整体更换；校验线圈吸合电压与释放电压；

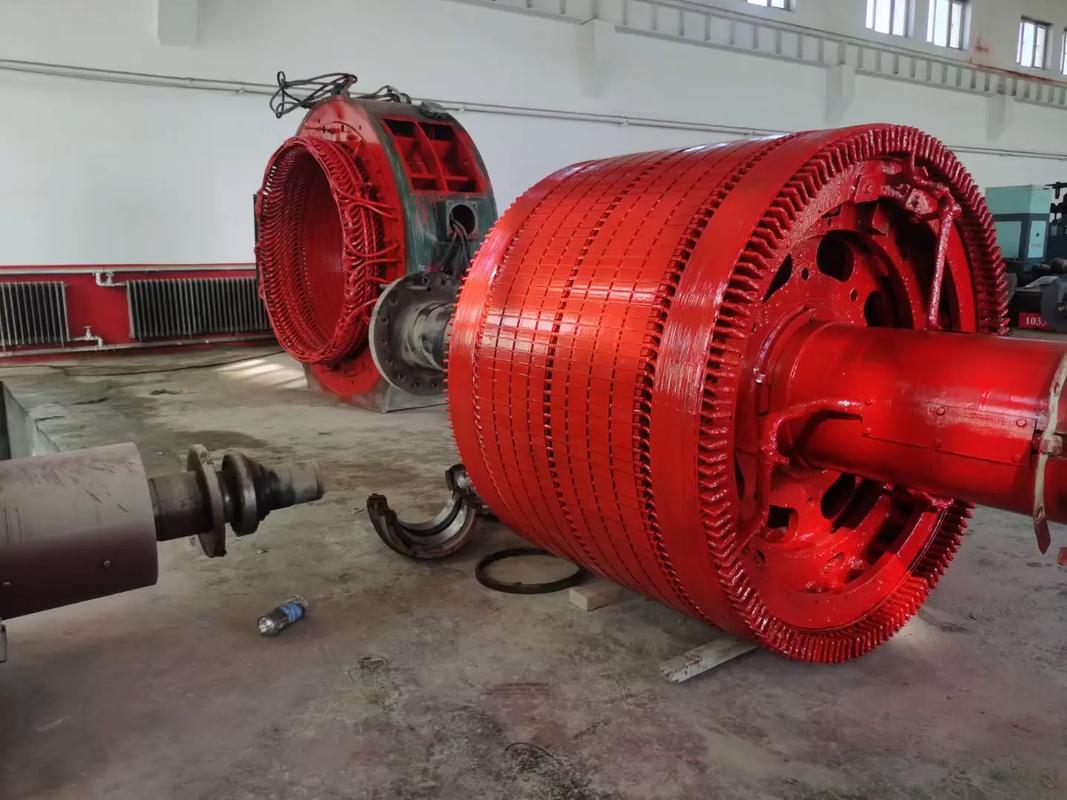

• 电动机：测量三相绕组直流电阻与绝缘电阻，判断匝间短路或接地故障；轴承磨损时更换轴承并重新对中；
• 变频器：检查直流母线电容容量与均压电阻，清理散热风道，更换老化风扇；故障代码对照手册逐项排查；
• 电缆与端子：修复受损绝缘层，压接端子须使用专用压接工具，确保接触电阻符合标准。

3. 修理后的试验与验收

• 修理后的设备须进行绝缘电阻测试、耐压试验（按标准电压等级）及空载/负载试运行；
• 记录修理前后关键参数对比，确认性能恢复至技术要求；
• 建立设备修理档案，为预防性维护提供数据支持。

六、预防性维护建议

• 定期清洁PLC柜内灰尘，检查散热风扇运行状态与滤网清洁度；
• 每半年检测一次接地电阻与绝缘电阻，每年校验一次后备电池电压；
• 定期备份PLC程序，检查I/O端子紧固情况，防止松动引起接触不良；
• 建立设备点检表和故障台账，推行状态检修，降低突发停机风险。

七、

PLC自动化电气系统的安装、调试与维修是一项系统性工程，需要严格遵循规范流程，注重细节控制与安全操作。通过科学的安装措施、分阶段的调试方法、规范的维修程序以及预防性维护策略，能够有效保障PLC系统及电气设备的长期稳定运行，为工业自动化生产提供可靠支撑。
